某農業生產企業在精細化農業生產過程中，使用流量計來控制水流量。流量計模塊采用MODBUS協議，485通信輸出信號。不僅要根據協議內容在本地輸出4-20mA電流信號，還要把信號傳輸到遠程的監控站，并還原出3路4-20mA電流信號。
解決方案

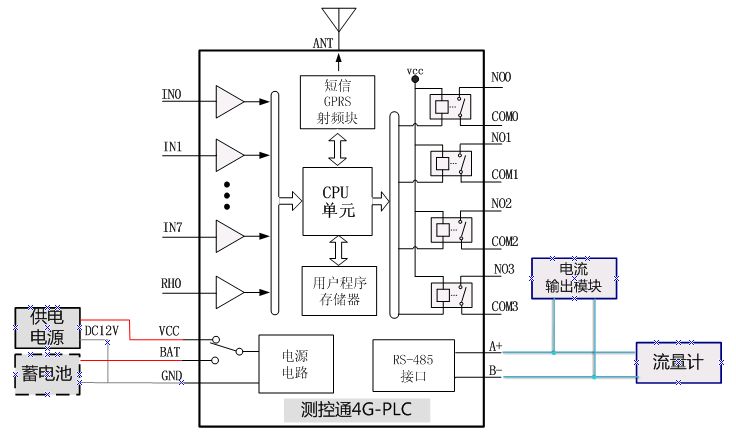

▲4GPLC遠程還原4~20mA電流信號架構圖
由于通信距離較遠，所以選擇采用測控通4G-PLC。測控通4G-PLC擁有多路模擬量輸入通道和繼電器輸出通道，支持MODBUS、JMBUS等多種工控協議，并且?guī)в锌删幊踢壿嫻δ?。需求中，解析MODBUS協議的過程可由測控通4G-PLC自動完成；輸出4-20mA電流信號，并發送到監控站，就可用采用測控通4G-PLC的用戶編程邏輯實現這個功能。流量計端和監控站的測控通4G-PLC控制電流輸出模塊R4022輸出4-20mA電流信號。
接線：如上圖所示系統接線，流量計端：將流量計的485信號接入到測控通4G-PLC的串口通信端子上，將電流輸出模塊R4022也接入485總線，再接入電源給測控通4G-PLC供電（接VCC端子）即可。
監控站端：將電流輸出模塊R4022接入測控通4G-PLC的串口通信端子上，再接入電源給測控通4G-PLC供電（接VCC端子）。
工作流程：兩端的測控通4G-PLC供電后，流量計一端的測控通4G-PLC會自動根據MODBUS協議把協議數據轉換成實際物理量的數據，通過R4022在本地輸出4-20mA的電流信號，并發送GPRS數據到監控站一端的測控通4G-PLC，輸出3路4-20mA的電流信號。
功能特點：
1. 檢測的傳感器信號可為0~10V電壓，4~20mA電流、開關量、計數器或串口。
2. 可對8路模擬量傳感器進行檢測，最多可擴展至128路。
3. 可接串口接口的傳感器，支持MODBUS_RTU協議或自定義協議的傳感器。
4. 可對傳感器的數據進行公式轉化成實際物理量的數值。
5. 采集工作模式可選擇輪詢方式、報警方式、周期主動上傳方式和多種工作方式混合的形式。
6 當GPRS信道發送故障時，可自動切換至短信或其他通信信道。
7. 內置UPS不掉電電源管理，停電后可使用備用電源供電并發送停電提示短信。
