糧食倉庫、物流倉庫和農業大棚種植等場合都要定時對大量溫度或濕度傳感器狀態的數據進行采集，通過短信發送到手機，以便對溫濕度值進行監測。這些場景的基本需求是定時采集現場溫度或濕度傳感器的數據，通過短信的方式將傳感器的數據主動上傳到手機上，實現定時采集控制糧倉溫濕度短信發送、定時采集物流倉庫溫度短信發送、實現定時采集控制農業大棚溫濕度短信發送等應用模型。
北京捷麥順馳科技有限公司生產的測控通短信PLC，能很好實現定時采集控制糧倉溫濕度短信發送、定時采集物流倉庫溫度短信發送、實現定時采集控制農業大棚溫濕度短信發送等應用模型。

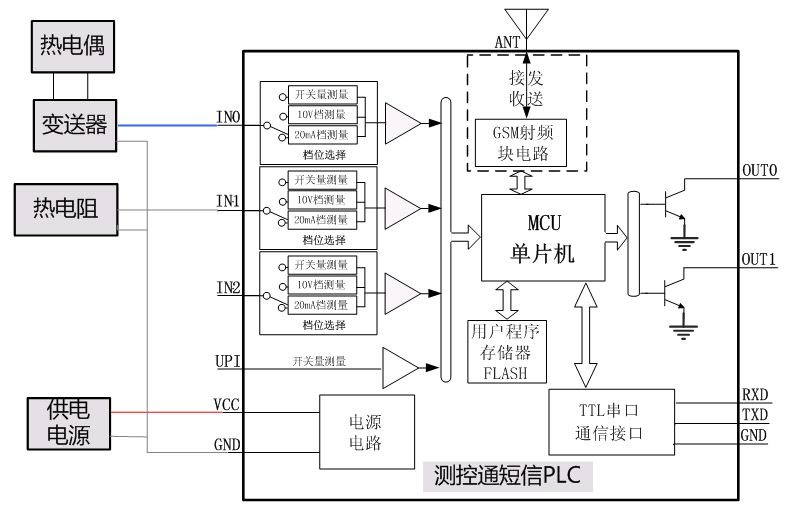

測控通短信PLC可很容易構建GSM溫濕度定時短信采集系統，由于測控通短信PLC內置可復用電壓、電流模擬量檔位、可編程邏輯功能和GSM短信通信模塊，因此用戶只需將被監測的傳感器信號連接到測控通短信PLC中，然后設定傳感器值與實際物理量的轉化公式、周期上傳的時間、接收端手機號與短信內容格式等信息，就可以實現定時將傳感器的溫度或濕度發送到手機上的功能，系統結構圖如下圖所示：
▲短信PLC通過短信定時采集溫度或濕度_系統圖
【所需組件】

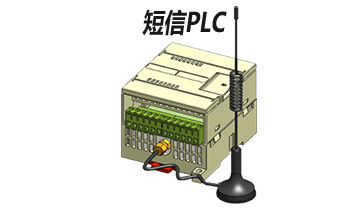

1. 測控通短信PLC
2.SIM卡
3.天線
4.液位傳感器
5.其他特定功能模塊
接線：如下圖所示：將各種傳感器的模擬量信號接入到測控通短信PLC的輸入監測通道（接IN0、IN1…），接入電源給測控通短信PLC供電（接VCC端子），如果使用了后備電源，則將蓄電池接入到BAT端子上即可。

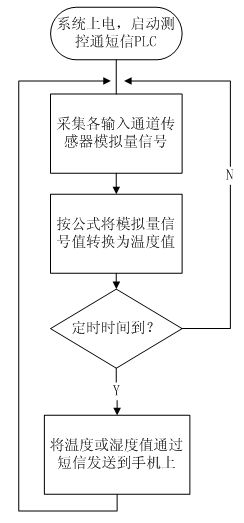

工作流程：如下圖所示，測控通短信PLC供電后，不斷采集各輸入通道傳感器模擬量信號值，通過公式將模擬量信號值轉化為實際溫度值，定時通過短信方式發送到手機上。
在該方案中，測控通短信PLC具有的強大功能，使其能夠簡單、快捷、可靠的構建 GSM溫濕度定時短信采集系統。具體的功能如下：
1.檢測的傳感器信號可為0~10V電壓，4~20mA電流、開關量、計數器或串口
2.可對8路模擬量傳感器進行檢測，最多可擴展至128路
3.可接串口接口的傳感器，支持MODBUD_RTU協議或自定義協議
4.可對傳感器的數據進行公式轉化成實際物理量的數值
5.可對發送的短信格式進行編輯，例如“糧倉溫度為20.5℃，濕度為30%"
6.設定的主動上傳周期時間范圍可從25秒到六個月（半年）。
8.基于GSM網絡監控，監控范圍可覆蓋全國，管理員無論身處何地都可實現遠程監測
9.純嵌入式硬件架構，工作時無須連接電腦工作，只需給主機供電即可
10.如果用戶需要，測控通短信PLC自身資源就能夠支持以下擴展功能：
可對查詢系統進行自編程，例如輸入監測通道1和2的溫度值只要有一個到達限定值時，就啟用周期短信主動上傳等邏輯功能。
11.可設置上下限值，當超過設定值，可主動發送報警信息
12.可擴展繼電器輸出，可與傳感器的值關聯控制，也可由短信遠程控制
13.可通過手機遠程修改接收端手機號碼或短信內容格式等系統參數配置
